| 원래 장소 | 중국 장쑤성 쑤저우 |
| 브랜드 이름 | Zero Dynamic |
| 인증 | ISO 9001 |
| 모델 번호 | XH-8615 |
1장비 설명
제로 다이내믹의 고 정밀 부드러운 베어링 기계 도구 스핀들, 전기 스핀들 균형 기계 주로 기계 도구 스핀들, 전기 스핀들, 로터, 모터 및 다른 고속 부품에 대한 동적 균형 교정을 수행합니다.
제로 다이내믹의 h고 정밀 부드러운 베어링 기계 도구 스핀들, 전기 스핀들 균형 기계입양부드러운 베어링 지원 기단과 고정도 가속 센서, 작업 조각이 더 높은 회전 속도에 균형을 측정 할 수 있도록,그리고 로터의 실제 불균형은 지원 프레임과 센서에 의해 진정으로 반영 될 수 있습니다진동 감축 효과는 일반적인 단단한 지지 동적 균형 기계보다 60% 높습니다.
제로 다이내믹의 h고 정밀 부드러운 베어링 기계 도구 스핀들, 전기 스핀들 균형 기계제로 다이내믹의 자체 개발 된 균형 측정 소프트웨어를 채택합니다. 고 정밀 데이터 획득 카드와 함께 장비는 G1 또는 G0.4 균형 표준을 충족 할 수 있습니다.이 소프트웨어는 또한 스펙트럼 분석 기능과 진동기 기능을 가지고 있습니다. 이는 진동의 원인을 분석하는 데 도움이 될 수 있습니다..
| 시리즈 번호 | 항목 세부 정보 | 매개 변수 범위 |
| 1 | 로터 질량 (Kg) | 5-150 |
| 2 | 최대 측정 정확도 (g.mm/Kg) | ≤0.5 (저속) /0.05 (고속) |
| 3 | 허용되는 최대 로터 지름 (mm) | Φ1000 (반지 위치에서 최대 지름은 300) |
| 4 | 지지 스핀드의 최대 지름 | Φ260 |
| 5 | 균형 잡힌 회전속도 | 스핀들 2000-25000 (회전형 최대 10W) |
| 6 | 평형 로터 속도 (rpm) | 800-8000 |
| 7 | 로터 스펜 범위 (mm) | 200-1260 |
| 8 | 기본 차원 (mm) / 재료 | 1500L*550D*185H/공유 |
| 9 | 팽창 방법 | 실린더 꽉 막기 |
| 10 | 드라이브 방식 | 벨트 드라이브/모터 자율 구동 |
| 11 | 모터 전력 | 3.7Kw 서보 모터 (max6000rpm) |
| 12 | 불균형 각의 탐지 | 가속 센서 *2 |
| 13 | 불균형 각의 탐지 | 고주파 레이저 센서 |
| 14 | 전원 공급 | 380 3단계/50 ((V AC/Hz) |
| 15 | 동적 균형 기능 | 일면/두면 평면 수정 |
| 16 | 스펙트럼 분석 기능 | 이중 채널 FFT |
| 17 | 운영 인터페이스 | 간소화 된 중국어 |
| 18 | 측정 시스템 | XH-8600 |
| 19 | 안전 보호 | 반 덮개 (표준) |
| 20 | 장비의 외부 차원 | 1500*690*1130mm |

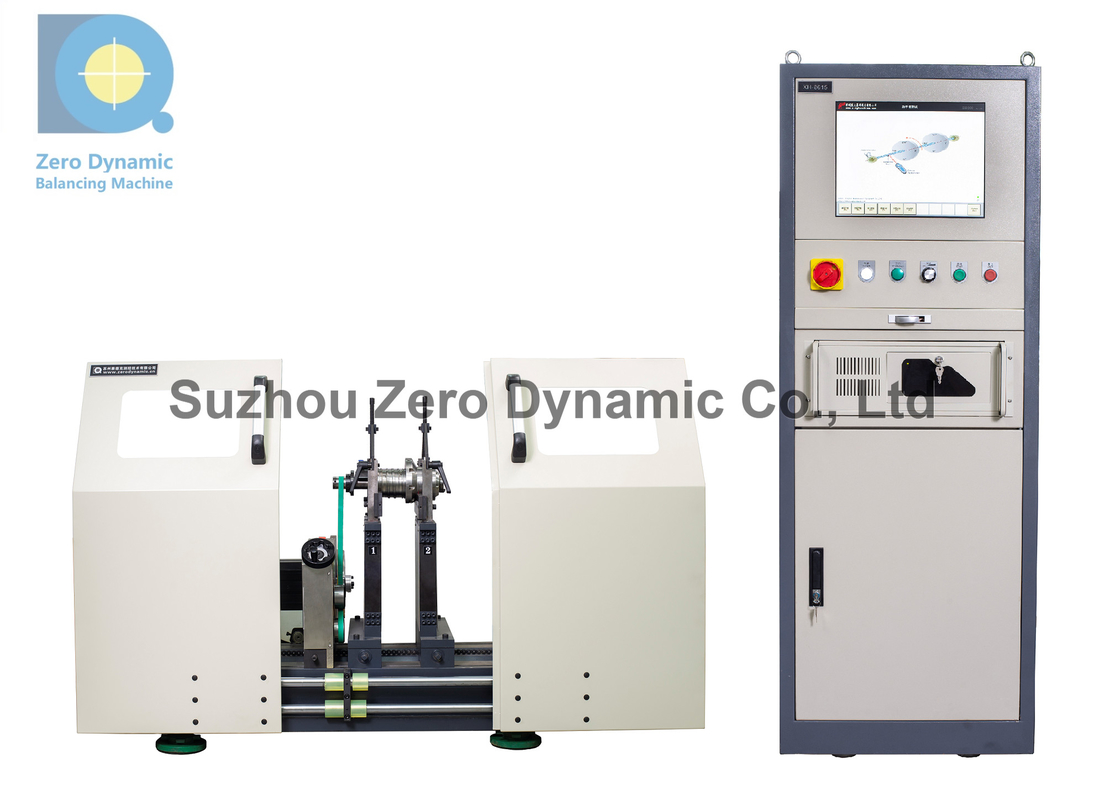

3장비 사진:
4주요 특징:
4.1 고속과 안정성을 갖춘 세르보모터 드라이브를 갖추고 있으며, 반 커버 또는 완전히 닫힌 보호 모자를 장착하고 있습니다.
4.2 고밀도의 데이터 획득 시스템을 갖춘 고 민감도 센서, 최대 정확도는 균형 등급 G0을 충족시킬 수 있다.4.
4.3 강력한 다기능 소프트웨어를 갖추고 있고, 단면과 이중면의 역학적 균형을 측정할 수 있다.
4.4 진동 스펙트럼 분석, IS01940 표준 계산, 독립적인 진동 값 탐지, 측정 데이터 추적성, 인쇄 및 측정 결과를 저장하는 기능을 갖는다.
4.5 신호 처리 시스템으로 Labview를 채택한다.
4.6 항상 최고 기술 수준을 유지하며 기계 도구 스핀드에서 고속 동적 균형 테스트 분야에서 국내 선구자입니다.타이완 G-tech의 장비와 비교할 수 있습니다..
