| 원래 장소 | 중국 장쑤성 쑤저우 |
| 브랜드 이름 | Zero Dynamic |
| 인증 | ISO 9001 |
| 모델 번호 | XHQW-10000 |
10 톤 하드 베어링 듀얼 드라이브 원심 환기, 먼지 펌프 임펠러, 큰 모터 로터 균형 기계
1장비 설명
제로 다이내믹스 10톤 하드 베어링 듀얼 드라이브 중앙 분기 환기, 먼지 블로어 임펠러, 대형 모터 로터 균형 기계두 가지 구동 모드: 보편적 결합 드라이브 및 벨트 드라이브 보편적 결합 드라이브는 불규칙한 모양의 작업 조각에 적합합니다.벨트 드라이브는 간단한 모양의 고리형 작업 조각에 적합합니다.이 균형을 잡는 기계는 폭넓게 500-10,000kg의 무게를 가진 모터 로터, 팬 임플러, 물 펌프, 건조 실린더, 롤러 및 다른 작업 조각의 동적 균형을 검사하는 데 사용할 수 있습니다.저널 지름은 Φ25에서 Φ140/Φ140에서 Φ280까지, 지름은 3m.
제로 다이내믹스10 톤 하드 베어링 듀얼 드라이브 원심 환기, 먼지 펌프 임펠러, 큰 모터 로터 균형 기계분할된 침대를 사용하며, 침대의 위치와 받침대가 제품의 지름과 길이에 따라 조정될 수 있습니다.기계가 더 다양한 제품과 호환되도록 합니다.지원 기단과 침대는 충분한 경직성과 안정성을 가진 철로 만들어집니다. 지원 기단에는 강한 반 정적 압력 저항이 있습니다.그리고 일반적으로 장비의 충분한 운전 능력을 가정하면 20% 이상 과부하 될 수 있습니다.제로 다이내믹의 자체 개발 동적 균형 소프트웨어는 대부분의 균형 기계 소프트웨어의 모든 기능을 다루고, 작업은 메뉴 구조를 채택,모든 작업 단계에 대한 텍스트 요청이 소프트웨어는 500/1000/2000의 다른 속도에서 획득 카드에서 이중 채널 자체 테스트를 수행 할 수있는 자가 테스트 기능을 가지고 있습니다.
| 시리즈 번호 | 항목 세부 정보 | 매개 변수 범위 |
| 1 | 작업 조각 질량 범위 (kg) | 500-10개000 |
| 2 | 작업 조각의 최대 지름 ((mm) | 3000 |
| 3 | 벨트 위의 최대 허용 지름 (mm) | 1200 |
| 4 | 두 개의 받침대 사이의 거리 (mm) | 460 (운전체 800를 포함) - 4500 |
| 5 | 보편적 합동 모터 전력 (kW) | 55 |
| 6 | 유니버설 공동 인버터 전력 (kW) | 65 |
| 7 | 벨트 드라이브 모터 전력 (kW) | 18.5 |
| 8 | 벨트 드라이브 인버터 전력 (kW) | 22 |
| 9 | 저널 지름 범위 (mm) | Φ25 Φ140/Φ140 Φ280 |
| 10 | 평형 속도 (rpm) | 225·1200 범용 공동 구동용 스테프리스 속도 조절 벨트 드라이브용 225~2500 (운전 직경이 100mm인 경우) |
| 11 | 모터 전력 | 500kW DC 모터 |
| 12 | 유니버설 융합 드라이브 샤프트 토크 | 700/2250, 하나씩 |
| 13 | 최소 달성 가능한 잔류 불균형 (g·mm/kg) | ≤0.5 벨트 드라이브 ≤ 1개의 유니버설 융합 드라이브 |
| 14 | 불균형 감소 비율 URR | ≥95% |
| 15 | 평형 등급 | ≤G10 |
| 16 | 장비 차원 (mm) | 6000×930×1600 |

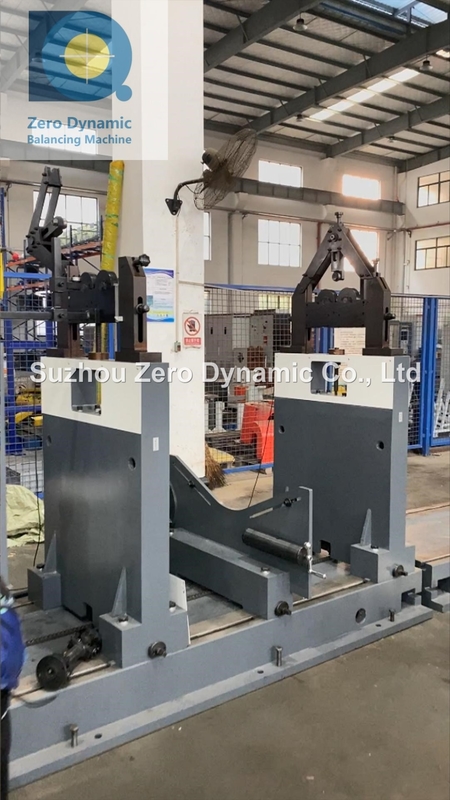

3장비 사진:
4주요 특징:
4.1 제품 직경과 길이의 더 넓은 범위와 호환되는 스플릿 베드 설계.
4.2 55kw 보편적 결합 드라이브 모터 및 18.5kw 벨트 드라이브 모터, 고전력 모터는 장비가 더 큰 무게의 로터를 필요한 균형 속도에 끌 수 있도록 충분한 전력을 제공합니다..
4.3 장비의 신뢰성 높은 품질. 장비는 주파수 변환 속도 제어 시스템을 사용하며, 엔진의 부드러운 시작과 부드러운 정지는 장비에 거의 영향을 미치지 않습니다.장비의 사용 수명을 연장하는.
4.4 기구 침대의 변속기 좌석 부분은 높은 안정성과 신뢰성을 가진 전체 가출 프레임을 채택합니다.그리고 기계용 변속기는 작업 조각과 보편적 관절의 도킹 및 분리 작업을 용이하게 하기 위해 20mm로 앞뒤로 움직일 수 있습니다..
4.5 유니버설 융합은 정밀 가공, 동심적으로 수정 및 균형을 이루고 있습니다. 이것은 평형화 시 유니버설 융합의 작업 조각의 균형에 미치는 영향을 크게 감소시킵니다.작업 조각 평형의 정확성을 보장하기 위해.
4.6 소프트웨어는 허용되는 불균형값을 계산하는 기능을 갖추고 있다. 조작자는 단지 작업재의 허용되는 균형등급, 작업재의 무게,작업 속도, 반지름, 그리고 다음 계산을 클릭 하 여 작업 조각의 허용 불균형 값을 얻을 수 있습니다.
4.7 지지 기판에 있는 롤러는 베어링 스틸로 만들어지며, 소금 욕조 전체의 완화 경도는 HRC55 이상입니다.롤러의 지지 표면은 닦아지고 닦아집니다., 그리고 방사선 도출이 작고 정밀 롤러 베어링으로 일치하여 작업 조각이 더 부드럽게 작동하고 측정 신호에 더 적은 간섭을 유발합니다.
4.8 평형 소프트웨어에는 다양한 확장 기능이 있습니다. 예를 들어: 각도 추적 기능을 갖춘 소프트웨어, 자동 위치 기능을 갖춘 소프트웨어, 드라이브 샤프트 다축 소프트웨어를 포함합니다.
수저우 제로 다이내믹 (Suzhou Zero Dynamic Co., Ltd) 는 2003년부터 완전 자동 균형 장비 및 관련 진동 측정에 종사하는 최고의 중국 제조업체입니다.
지난 20년 동안 제로 다이내믹은 100종류의 장비를 개발했습니다.진동계 및 모터 성능 테스트 기계. 고 회전 속도와 고 정밀도는 우리의 제품의 주요 특징입니다. 우리는 많은 세계 유명 기업을 포함하여 중국과 해외에서 3000+ 고객을 서비스했습니다.,화웨이, 폭스콘, 미디아, 에코바스, 다이킨, 렉시
이제 (2024) 제로 다이내믹은 10,000sqm의 공장과 120명 이상의 직원을 보유하고 있으며, 30명 이상의 엔지니어와 20명 이상의 디버깅 및 사후 팀으로 구성된 전문 R&D 팀을 포함합니다.
