| 원래 장소 | 중국 장쑤성 쑤저우 |
| 브랜드 이름 | Zero Dynamic |
| 인증 | ISO 9001 |
| 모델 번호 | XH-5Q |
Zero Dynamic 맞춤형 로터 동적 밸런싱 및 런아웃 감지 장비 (모델: XH-16QM)
1. 장비 설명
Zero Dynamic 맞춤형 로터 동적 밸런싱 및 런아웃 감지 장비 (모델: XH-16QM)은 군수 산업 고객을 위해 맞춤 제작된 장비로, 공작물 동적 밸런스 측정 및 단면 및 반경 방향 런아웃 감지 기능을 통합합니다. 이 장비는 무게가 16kg 이하, 직경이 360mm 이하, 지지 범위가 40-400mm인 공작물의 동적 밸런스 감지에 적합합니다. 런아웃 감지를 위해 Keyence 고속 고정밀 CCD 레이저 센서를 사용하여 공작물의 3개 위치에서 반경 방향 런아웃과 표면 런아웃을 동시에 감지하여 고객의 공작물 동적 밸런스 및 런아웃 감지 요구 사항을 충족합니다.
| 일련 번호 | 항목 세부 정보 | 파라미터 범위 |
| 1 | 장비 모델 | XH-16QM |
| 2 | 최대 공작물 질량 (kg) | 16 |
| 3 | 최대 공작물 직경 (mm) | Ø360 |
| 4 | 두 지지대 사이의 거리 (mm) | 40-400 |
| 5 | 롤러의 허용 샤프트 직경 | Ø5~ Ø40 |
| 6 | 벨트 구동 위치의 직경 범위 (mm) | Ø10 ~ Ø150 |
| 7 | 밸런싱 속도 (r/min) | 600-3000 AC 서보 모터 속도 제어 |
| 8 | 모터 출력 (kW) | 0.4 |
| 9 | 최소 달성 잔류 불균형 (g.mm/kg) | ≤0.5 |
| 10 | 불균형 감소율 URR | ≥90% |
| 11 | 측정 시스템 | XH-8600 컴퓨터 측정 시스템 |
| 12 | 장비 총 중량 (kg) | 450 |

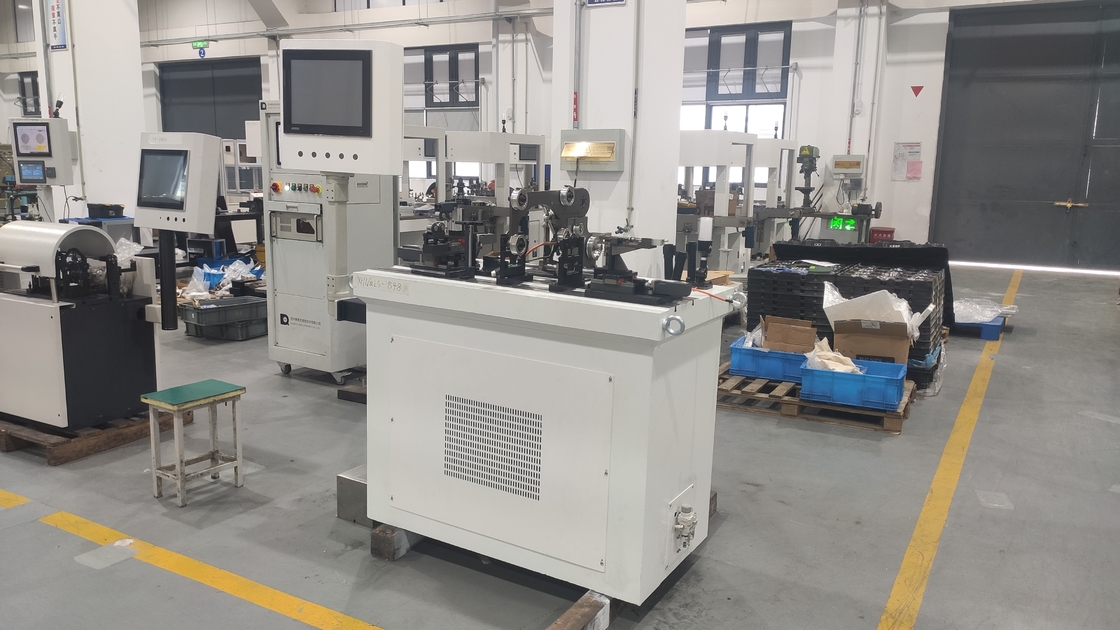

3. 장비 사진:
4. 주요 특징:
4.1 맞춤형 동적 밸런싱 소프트웨어는 공작물 동적 밸런싱 및 축 방향 및 반경 방향 런아웃 데이터를 동일한 인터페이스에 표시할 수 있습니다.
4.2 Keyence 고속 고정밀 CCD 레이저 센서는 높은 감도, 높은 해상도 및 비접촉식 기능을 갖추고 있습니다. 매우 높은 테스트 정확도와 반복성을 가지고 있습니다.
4.3 이 장비는 다양한 측정 기술을 통합하는 고급 전기 측정 시스템을 갖추고 있습니다. 동적 및 정적 밸런싱 작업을 모두 수행할 수 있으며 최대 10가지 유형의 지지 방법을 제공합니다.
4.4 재료 추가 또는 제거 방법, 전진 및 후진 회전 모드를 유연하게 사용자 정의할 수 있습니다.
4.5 이 장비는 여러 보정 계수를 조합하여 시스템 감도를 자동으로 조정하여 기어 변속 시 갑작스러운 변화가 발생하지 않도록 합니다.
4.6 소프트웨어 및 하드웨어의 이중 필터링과 고속 데이터 압축 덕분에 장비는 빠른 측정 속도와 높은 측정 정확도를 자랑합니다.
4.7 레이더 맵 인터페이스는 불균형 값과 각도를 표시합니다.
4.8 감도는 신호 강도에 따라 자동으로 조정되며, 측정 시스템의 최대 표시 감도는 평면당 1g·mm입니다.
